轻量化紧固件解决方案｜以铝代钢软基体螺纹强化自挤成型

轻量化项目的紧固问题有很强的顺序性：材料一换，螺纹强度、壁厚、异种金属接触三个变量同时变化。所以不能沿用钢结构的经验值，而要按「基体—螺纹—连接件—工艺」四层重新推。下面六节依据站内钢丝螺套、插销螺套、302/308 自攻螺套、三角牙自挤螺丝与 ZT68 铝合金螺栓的产品条款，以及 GB/T 196 / GB/T 197 的螺纹体系与 GB/T 3190 的铝牌号体系。

第一步：先认清基体，再谈螺纹

同样叫「M4 螺纹」，在钢板上、铝压铸件上、镁合金上、ABS 塑件上能承受的力差好几倍。轻量化结构的第一判断是基体：铝镁合金硬度低、塑件更软，都需要「先强化再连接」；钢材可以直攻，但重量上不占优。

判断方法很直接：查基体材料的最小抗拉强度与硬度，按螺纹脱扣强度反推可用的最大预紧力。若算出来的预紧力达不到工况要求，就必须上嵌件，而不是硬拧。

• 钢/不锈钢基体 → 可直接攻丝，注意防腐
• 铝、镁、锌合金 → 优先嵌件强化（钢丝螺套 / 插销 / 自攻螺套）
• 工程塑料 → 自攻螺套或三角牙自挤螺丝
• 薄壁（<1.5mm）→ 压铆 / 拉铆，不做攻丝

第二步：三种嵌件的边界

钢丝螺套是「先攻丝、再装入」：它本身是一根菱形截面的不锈钢丝绕成的弹簧状套，装入后靠外径胀紧在基体螺孔里，内孔形成标准螺纹。优点是尺寸范围宽（M2-M39）、材质可选（SUS304/316、磷青铜、耐高温 INCONEL）、表面处理可选（润滑、镀锡、镀锌、镀银）；缺点是安装需要专用工具与合格的底孔。

自攻螺套（302 开槽型、308 三圆孔型）是「不预攻丝、自己切」：302 靠开槽形成的切削刃切出螺纹，308 靠三个圆孔排屑。省一道工序，适合塑料与铝锌合金铸件；但对底孔径公差更敏感，孔大了抗拔不足、孔小了拧不进或胀裂基体。插销螺套则是靠插销锁定，解决「拆螺栓时把螺套一起带出来」这个老问题，适合维修频次高的部位。

第三步：以铝代钢要按刚度重算

ZT68 抗拉强度约 630MPa，密度约为钢的三分之一——这两个数字决定了它适合「强度够用、重量敏感」的场合，而不是「强度越高越好」的场合。真正需要重算的是刚度：弹性模量约为钢的三分之一，意味着同样的夹紧力需要更大的伸长量、扭矩-夹紧力曲线的斜率更平缓。

工程上的处理办法是把铝螺栓的预紧力上限按两个条件分别核算，取较小值：一是螺纹脱扣（铝的螺纹强度低，啮合长度要加长），二是承压面压溃（铝件表面硬度低，需要垫圈分散压力）。再按这个上限反推允许外载，最后才写入装配扭矩。

第四步：自挤螺纹的适用边界

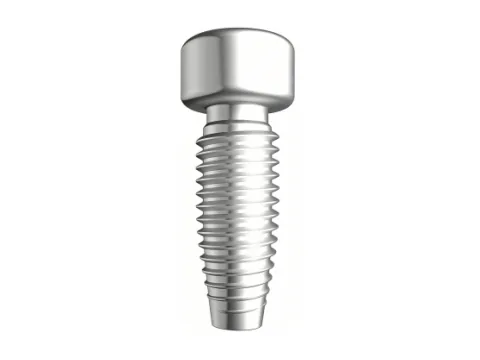

三角牙自挤螺丝直接攻入轻合金压铸件，靠三角牙的过盈配合形成螺纹，同时获得防松效果，省掉预攻丝工序与设备。它的优势在批量：一件一件攻丝的成本与节拍都省了。

边界在三点：重复拆装次数受限（每次拆装都会磨损塑性形成的螺纹）、薄壁件有变形风险、扭矩窗口比机加工螺纹窄。所以它适合「装配后不再拆」的位置；需要维护的部位还是用嵌件更稳。

第五步：薄壁与异种金属的两条红线

第一条红线：薄壁不要攻丝、尽量不焊接。1.5mm 以下的板攻不出可靠螺纹，焊接会热变形并破坏表面处理；压铆与拉铆是更合适的解法，且可单面操作。第二条红线：异种金属接触要评估电偶腐蚀。铝螺栓配镁件、钢螺栓配铝件、碳纤维配任何金属，都需要做电位差判断或隔离处理。

这两条红线在项目早期容易被忽略，到样机阶段才发现时，往往要改结构——成本远高于一开始就选对件。

第六步：验收写哪几项

嵌件类：抗拔力（拉出）、抗扭力（扭转）、螺纹通止规检验，以及安装后的端面平齐度；自攻螺套还要检查切屑是否排净。螺栓类：按 GB/T 3098.1 的等级要求做机械性能，铝螺栓另按 GB/T 3190 核对牌号、按 GB/T 8013 核对阳极氧化。

整机层面：预紧力衰减（振动或温度循环后复测）、连接面是否张开、异种金属接触部位有无腐蚀。减重效果则按实际称重记录，而不是按理论密度折算——嵌件、垫圈、涂层的重量都要算进去。
