为什么按应用而不是按型号选型
先定工况再定型
同一颗螺丝在塑料件、铝压铸件与钣金上的表现完全不同，先界定基材与工艺再选结构
失效路径清楚
滑牙、电偶腐蚀、振动松脱、渗漏、层间剥离各有对应方案与检测手段，不做泛泛推荐
单面装配能力
压铆、拉铆与松不脱螺丝解决无法背面操作的钣金与腔体结构
密封可到 IP68
预涂胶、密封圈与拉涨/压入式密封堵头三条路径，按可靠性要求选择
轻量有材料
ZT68 高强铝螺栓抗拉约 630MPa 对标 6.8 级，用于以铝代钢的减重场景
样件与检测同步
快速工程样件配合自有实验室力学、金相、摩擦系数与盐雾检测
15 类装配应用
同一应用可能同时属于多条线索。点击卡片进入对应应用页，查看具体产品与参数。
按基材BY SUBSTRATE
工程塑料应用
塑胶件螺纹强度低、反复拆装易滑牙或开裂。用嵌件（黄铜 / 不锈钢 / 钛合金）预埋加强螺纹孔，螺丝可反复拆卸；也可用自攻自挤螺丝直接在光孔成型螺纹。
进入应用 →
轻合金压铸
铝、镁压铸件直接攻牙易滑牙。螺纹嵌套加强后可达 8 级以上强度、甚至 12 级以上；铸件仅开光孔即可用自攻自挤螺丝攻入成型，过盈配合同时防松。
进入应用 →
碳纤维材料应用
复材层间强度低，钻孔会切断纤维形成应力集中。优先采用复合材料粘接实现免开孔连接，承力节点配合衬套与套管分散载荷。
进入应用 →
硬质合金应用
硬质合金刀片与刀具的锁紧工况要求高硬度、高耐磨与稳定扭矩，采用 TORX® / TORX PLUS® 授权槽型刀具螺丝，配合 12.9 级材质。
进入应用 →

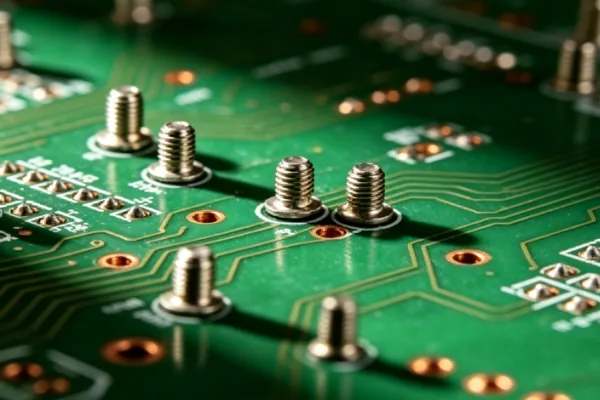

PCB 应用
铜镀锡螺母与小板经焊接在 PCB 上形成螺纹连接，兼作垫高；大电流端子在大电流场所连接 PCB 导电并形成螺纹连接；超级螺丝用于多层板之间及板与钣金的连接。
进入应用 →按机理BY MECHANISM
镁合金电偶腐蚀
镁电极电位约 -1.6V、碳钢约 -0.44V，电位差大，接触后在潮湿环境下镁基体作为阳极被腐蚀。方案为高强铝合金螺栓（电位差小）+ 头部涂胶物理隔离。
进入应用 →

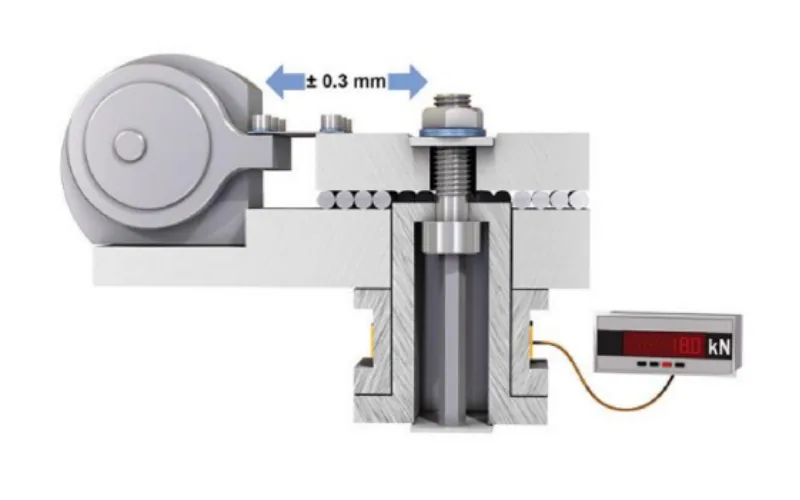

防松应用
预涂螺纹防松胶（化学 / 物理）、头下防松齿与防松垫圈三条路径。双层垫圈利用升角大于螺纹升角使拆卸扭矩大于安装扭矩；锥形齿面垫圈做间隙补偿。
进入应用 →
防水密封应用
螺栓头下或螺纹处预涂胶、加入密封圈实现密封，可达 IP68；密封压铆螺柱与预涂胶拉铆件用于需防水钣金柜体；工艺孔用拉涨式 / 压入式密封堵头。
进入应用 →
表面处理应用
镀锌、达克罗、磷化、钝化与阳极氧化按防腐等级与摩擦系数需求选择；ZT68 配套阳极氧化可稳定通过 60 天中性盐雾；润滑涂层把总摩擦系数控制在 0.09–0.15。
进入应用 →
超高强螺栓应用
12.9 级及以上合金钢螺栓应对重载与极端工况；轻量化场景用 ZT68 高强铝合金，抗拉约 630MPa、屈服约 500MPa，性能对标 6.8 级碳钢螺栓。
进入应用 →按场景BY SCENARIO
钣金应用
无法背面操作的钣金结构用压铆螺母、压铆螺柱与拉铆螺母实现单面装配；压铆接地端子解决接地连接；平头铆钉适配对平面度要求高的柜体。
进入应用 →

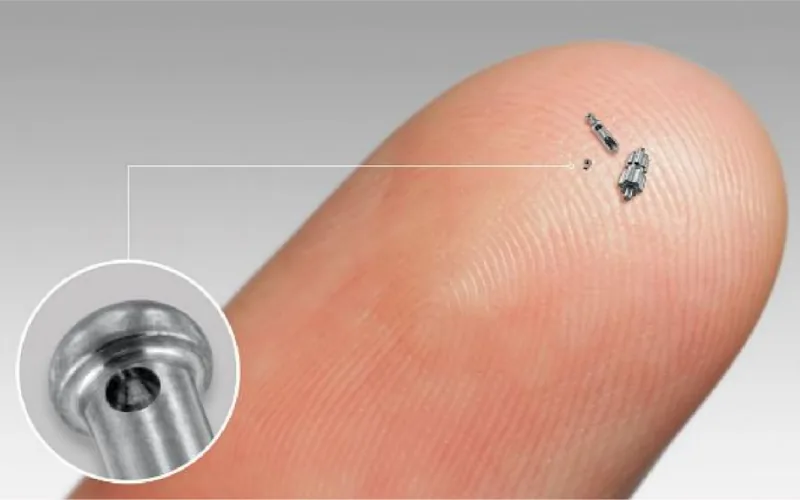

微型精密
微小器件与精密模组对公差、头部高度与槽型一致性敏感，采用微米公差控制与精密小螺丝，兼顾狭小空间装配与扭矩传递。
进入应用 →
轻量化应用
以铝代钢：ZT68 密度约 2.7g/cm³，同等规格重量约为钢螺栓的 1/3，减重幅度最高约 65%，同时解决镁铝基材的电偶腐蚀问题。
进入应用 →
多功能应用
一颗零件同时实现紧固、密封、防松与导电：如一体式法兰冷镦螺栓省去二次装配垫片，头下预涂胶兼做防松与密封，减少零件数量与装配工序。
进入应用 →
人形机器人
关节承受高频振动与重载，用 12.9 / 14.9 级高强防松螺丝；轴肩螺丝与杆端关节轴承承担连接、定位与旋转支撑；躯干骨架用螺纹嵌件防滑牙、延寿命。
进入应用 →按三条线索选方案
1. 按基材选：先看「谁在被连接」
钢与不锈钢基材可选范围最宽，重点在防松与防腐；铝、镁等轻合金的关键是螺纹强度与电偶腐蚀——螺纹孔先用嵌套加强（8 级以上，可达 12 级），紧固件改用与基材电位差小的高强铝螺栓并辅以涂胶隔离。工程塑料件的问题是螺纹强度与反复拆装，用嵌件预埋；碳纤维复材怕开孔削弱纤维，改用粘接与衬套；PCB 则是通过焊接铜镀锡螺母或端子形成螺纹连接，而不是攻牙。
2. 按工艺选：装配方式决定结构
钣金与腔体结构若无法背面操作，用压铆、拉铆或松不脱螺丝实现单面装配；压铸件与塑料件若不想预埋嵌件，可用自攻自挤螺丝直接在光孔成型螺纹；SMT 产线上的紧固件需支持卷带封装与回流焊；复材结构则用粘接替代开孔机械连接。工艺一旦确定，头部形式、槽型与表面处理的可选范围也随之收窄。
3. 按功能选：把可靠性拆成可验证的指标
防松看振动条件：一般工况用预涂螺纹胶，横向振动大的用双层防松垫圈，交变载荷用锥形齿面垫圈做间隙补偿。密封看等级：IP68 需预涂胶 + 密封圈组合，或使用密封压铆螺柱与拉涨/压入式密封堵头。导电接地用压铆接地端子；高频维护部位用 UQD 快换接头或松不脱螺丝；轻量化同时要强度时，用 ZT68 高强铝螺栓替代钢制件。
场景 × 方案速查表
按「常见问题 → 推荐方案 → 指标依据」三列速查；指标口径来自《行业手册》与产品技术资料。
| 应用场景 | 常见问题 | 推荐方案 | 指标 / 依据 |
|---|---|---|---|
| 工程塑料件 | 螺纹滑牙、拆装几次就松、螺柱根部开裂 | 预埋嵌件（黄铜 / 不锈钢 / 钛合金）加强螺纹孔；或自攻自挤螺丝光孔成型 | 螺丝可反复拆卸；嵌件材质按强度与耐蚀选 |
| 轻合金压铸件 | 直接攻牙滑牙、螺纹孔溃烂 | 螺纹嵌套（碳钢 / 不锈钢）；铸件仅开光孔时改用自攻自挤螺丝 | 加强后可达 8 级以上，甚至 12 级以上 |
| 镁合金连接 | 白锈、螺纹溃烂、壳体渗漏 | 高强铝合金螺栓 + 头部涂胶物理隔离 | 镁约 -1.6V / 碳钢约 -0.44V，缩小电位差 |
| 钣金 / 柜体 | 无法背面操作、接地不良、柜面不平 | 压铆螺母与螺柱、拉铆螺母、压铆接地端子、平头铆钉 | 单面装配；平头铆钉适配高平面度要求 |
| 防水部位 | 涉水、冷凝、户外渗漏 | 头下或螺纹预涂胶 + 密封圈；密封压铆螺柱；拉涨式 / 压入式密封堵头 | 密封等级可达 IP68 |
| 工艺孔封堵 | 需要可靠封堵但不想反复拆卸 | 拉涨式 / 压入式密封堵头（需拆卸部位用传统堵头） | 近乎 100% 密封且几乎零失效 |
| PCB / SMT | 板上无螺纹、需要垫高或大电流导通 | 铜镀锡螺母与小板焊接、大电流端子、超级螺丝连多层板 | 可卷带封装，适配贴片产线 |
| 振动工况 | 螺栓松脱、预紧力衰减 | 预涂螺纹防松胶；双层防松垫圈；锥形齿面垫圈做间隙补偿 | 双层垫圈拆卸扭矩大于安装扭矩 |
| 复材结构 | 开孔削弱纤维、层间剥离 | 复合材料粘接（免开孔）；承力节点配高强铝合金衬套与套管 | 粘接板尺寸可按连接强度设计 |
| 轻量化结构 | 钢件太重、铝件强度不够、异种金属腐蚀 | ZT68 高强铝合金螺栓替代钢制件 | 抗拉约 630MPa / 屈服约 500MPa，对标 6.8 级；减重最高约 65% |
应用选型常见问题
Q1塑胶件螺丝总是滑牙或开裂，怎么解决？
根因是塑料本身的螺纹强度不足，靠加粗螺丝无法根治。方案是预埋嵌件（黄铜 / 不锈钢 / 钛合金）加强螺纹孔，使螺丝可以反复拆卸而不损伤塑件；若结构上不适合预埋，可改用自攻自挤螺丝，靠自身在光孔中成型螺纹。
Q2铝压铸件的螺纹滑牙了还能修吗？
可以，用螺纹嵌套修复或预先加强：可选碳钢或不锈钢材质，装入铝、镁等轻质合金铸件与型材的螺纹孔，加强后可达 8 级以上强度，甚至达到 12 级以上。维修场景优先选不锈钢嵌件以避免二次腐蚀。
Q3钣金结构无法从背面操作，怎么固定？
用单面装配类紧固件：压铆螺母与压铆螺柱通过压铆设备压接，拉铆螺母与拉铆钉从单侧完成机械连接；面板需要反复拆卸且不允许螺丝掉落的部位用松不脱螺丝；需要接地时用压铆接地端子。
Q4PCB 上没有螺纹，怎么形成可靠的螺纹连接？
三种做法：① 铜镀锡螺母与小板的组合经焊接在 PCB 上形成螺纹连接，同时可作垫高；② 大电流端子连接 PCB 导电并在内外螺纹处预涂胶防松；③ 超级螺丝用于多层 PCB 板之间的连接以及 PCB 与钣金的连接。前两类都可用卷带封装，适配贴片产线。
Q5碳纤维件开孔会削弱强度，有没有免开孔方案？
用复合材料粘接：以粘接方式实现复材的无损强度连接，不开孔、不切断纤维；粘接板尺寸可依据连接强度需求设计并兼顾轻量化，杆部与板子的连接方式也可按所需强度选择。承力节点再配合高强铝合金衬套与套管分散载荷。
Q6设备要做到 IP68，紧固件该怎么选？
按部位分三条路径：钣金柜体用密封压铆螺柱，或对拉铆螺母、铆钉头部预涂胶；螺栓连接在头下或螺纹处预涂胶、或加入密封圈；工艺孔用拉涨式 / 压入式密封堵头。密封等级可达 IP68，其中拉涨式与压入式堵头几乎零失效。
Q7振动工况下防松，选预涂胶还是防松垫圈？
看载荷方向：一般振动与需要精确控制拆卸扭矩的部位用预涂螺纹防松胶（化学 / 物理）；横向振动载荷较大的部位用双层防松垫圈，利用两垫圈面接触升角大于螺纹升角，使拆卸扭矩大于安装扭矩；有交变载荷的部位用单面齿面锥形垫圈做间隙补偿并提高摩擦。
Q8既要减重又要保证强度，有什么材料方案？
ZT68 高强铝合金螺栓：抗拉强度约 630MPa、屈服约 500MPa，性能对标 6.8 级碳钢螺栓，密度约 2.7g/cm³，同等规格重量约为钢螺栓的 1/3，减重幅度最高约 65%；同时与镁铝基材电位差小，可一并解决电偶腐蚀。高温场景下 150℃ 持续暴露 12 小时后抗拉强度仍可维持在 600MPa 以上。
把您的装配场景发给我们
说明基材、连接方式与工况（载荷 / 振动 / 腐蚀 / 温度），我们给出方案清单、关键指标与验证计划。
