轻合金压铸紧固解决方案｜螺纹嵌套加强防电偶腐蚀工艺孔封堵

压铸件的紧固问题有一个很清晰的分类法：装配用的螺纹孔、不参与装配的工艺孔、以及只需要一次成型的光孔。三类孔对应三套解法，混用就会出问题——比如把工艺孔当螺纹孔攻丝，或者把承力孔做成自挤螺纹。下面六节依据《行业手册-轻合金压铸》的螺纹嵌套、防电偶腐蚀、密封堵头、自攻自挤四节，以及站内 14 款相关产品的技术条款。

第一步：把孔分类，别一视同仁

压铸件上的孔至少有三种：要装螺丝的螺纹孔、抽芯/排液/检测留下的工艺孔、以及设计时就打算让螺丝自己攻出来的光孔。三类孔的尺寸精度、后续工序与验收标准都不同。

分类做完，方案基本就定了：螺纹孔加强、工艺孔封堵、光孔自攻。剩下的工作是选具体结构——而这取决于壁厚、拆装频次与是否需要密封。

• 承力螺纹孔 → 螺纹嵌套（钢丝 / 插销 / 薄壁）
• 批量免攻丝 → 自攻螺套（302 / 308）
• 不需拆卸的工艺孔 → 拉涨式 / 压入式堵头（IP68）
• 需要拆卸的工艺孔 → 传统堵头
• 一次装配的光孔 → 三角牙自挤螺丝

第二步：嵌套选型看壁厚与拆装频次

壁厚足够、要耐温耐蚀、规格跨度大，选钢丝螺套：它装入已攻丝的孔，靠弹性胀紧，材质可选 SUS304/316、磷青铜、耐高温 INCONEL，尺寸覆盖 M2-M39。壁厚受限时用薄壁内外牙螺套，用更小的外径换更大的内螺纹。

拆装频繁、担心螺套随螺栓退出的部位，选插销螺套——插销锁定结构提供抗扭出能力。批量件又不愿多一道攻丝工序的，选自攻螺套：302 靠开槽切削刃，308 靠三个圆孔排屑。手册给出的加强效果是「可达 8 级以上，甚至 12 级以上」，具体值要按嵌件与基体组合实测。

第三步：电偶腐蚀要两条腿走

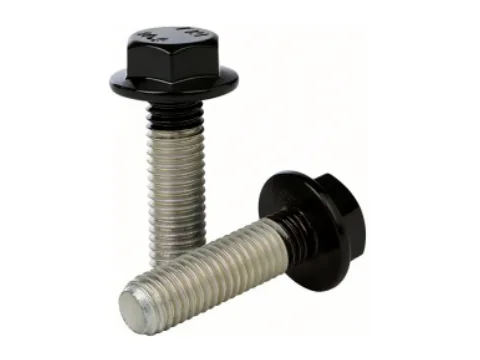

手册把原理讲得很清楚：高强铝合金螺栓与镁合金的电位差小，所以腐蚀驱动力小；螺栓头部涂胶是物理隔离，切断回路。两条路径解决的是不同环节——换材降低驱动力，隔离切断通路。

实践中常见两种极端：只换铝螺栓不做隔离，在长期潮湿环境里仍会腐蚀；只做涂层不换材，涂层一旦在装配中被刮破，局部就变成「大阴极小阳极」，腐蚀反而更集中。稳妥的做法是两条都做，并把「装配不得刮伤涂层」写进工艺。

第四步：工艺孔封堵要按「拆不拆」选型

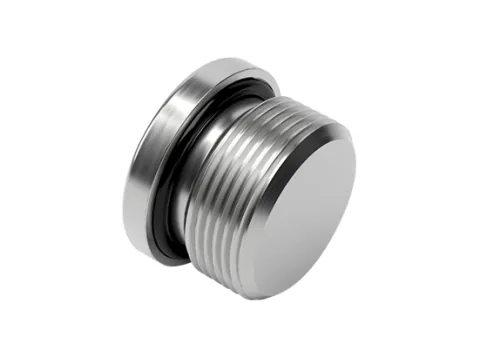

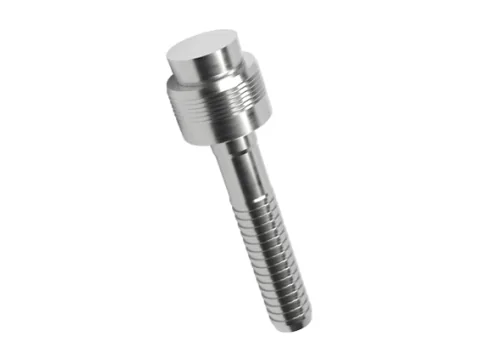

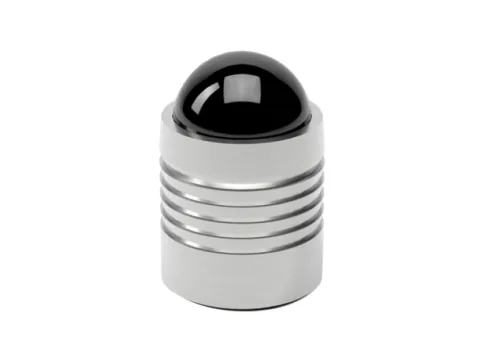

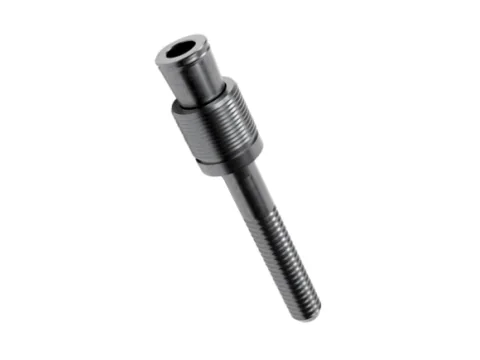

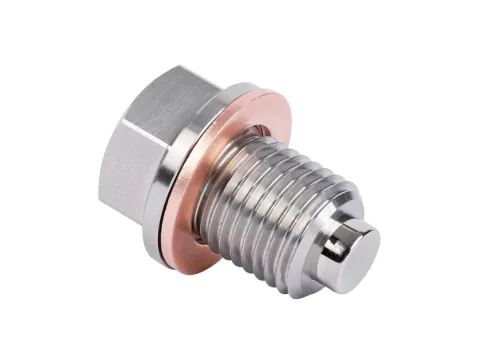

传统堵头（螺纹式）适合需要拆卸的部位，比如检修孔、放油孔；拉涨式与压入式靠径向膨胀贴合孔壁，密封更可靠，适合不需反复拆卸的工艺孔。手册对后者的评价是「近乎 100% 的完美密封且几乎零失效」，密封等级可达 IP68。

选型时还要看压力与温度：全金属拉涨式堵头按规格最高约 300-500 bar、耐温约 -40~+100℃（部分系列可达 +150℃）。这些是产品页给出的范围，具体项目仍要按介质、压力脉动与温度循环实测确认。

第五步：自攻自挤的边界

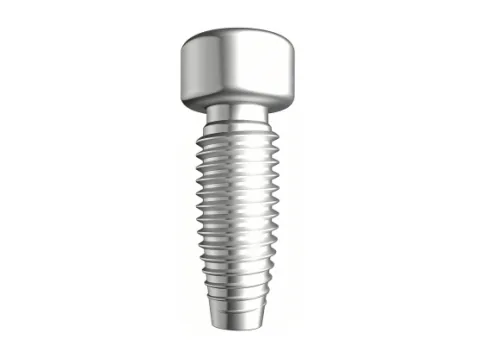

自攻自挤螺丝让压铸件只开光孔，螺丝直接攻入形成螺纹，过盈配合带来防松，省掉预攻丝工序与设备。它的优势在批量与节拍，边界在三点：重复拆装次数受限（螺纹由基体塑性变形形成）、薄壁件有变形风险、扭矩窗口比机加工螺纹窄。

所以它适合「装配后不再拆」的位置。需要维护的部位，还是用嵌套＋机螺钉更稳——这一点在项目早期就要和结构工程师对齐，否则量产后再改模具，成本完全不在一个量级。

第六步：验收写哪几项

嵌套：抗拔力、抗扭力、螺纹通止（6H）、安装后端面平齐度；自攻螺套另查切屑是否排净。密封堵头：按约定压力做保压或气密试验，按 IP68 口径做浸水（条件需协商），并检查膨胀是否到位。自挤螺丝：破坏扭矩、重复拆装后的保持力、孔口有无裂纹。

整机：气密检测（壳体类）、振动后的残余预紧力、以及异种金属接触部位的盐雾（GB/T 10125）。压铸件本体建议同时做致密度或 X 光抽检——螺纹孔附近的疏松往往是后期滑牙的根源，紧固件再好也补不回来。
