钣金件紧固解决方案｜压铆内螺纹拉铆单面连接密封与接地

钣金紧固件的选型顺序与普通螺栓相反：不是先定螺纹再找件，而是先由板厚与操作空间排除掉一半选项。原因很实在——压铆与拉铆都是「一次性成型」工艺，装错了不能退，只能换板。下面六节依据站内压铆/拉铆九款产品的技术条款、《行业手册》中 HPC 服务器与新能源汽车的钣金段落，以及 GB/T 196 / GB/T 197 的螺纹体系。

第一步：三个问题排除掉一半选项

第一问：板多厚？0.5-4mm 是压铆与常规拉铆的通用区间，1.2mm 以下要选超薄型，超过 4mm 通常改用焊接螺母或直接攻丝。第二问：背面够得到吗？够得到用压铆，够不到用拉铆。第三问：这个点要不要密封或接地？要，就必须选带密封结构或专用接地件，不能靠装配时补胶。

三问之后，剩下的候选通常不超过两三个型号。这一步做得越早，后面的试样成本越低。

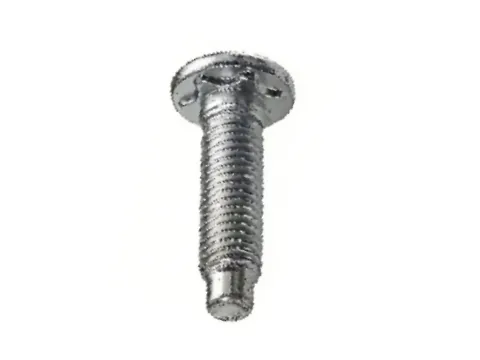

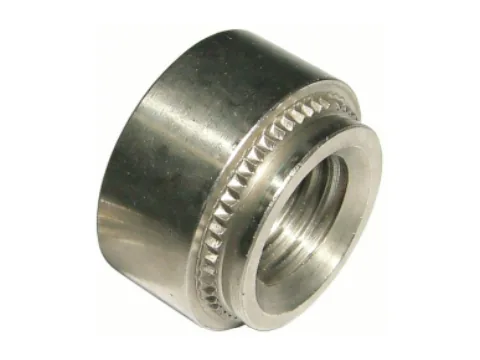

• 板厚 0.5-4mm、双面可达 → 压铆螺母 / 压铆螺丝

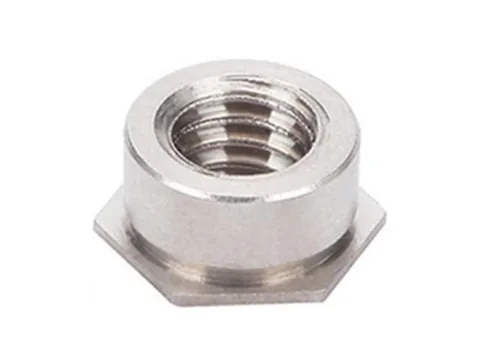

• 板厚 1.0-1.5mm、外观要求高 → 1.2mm 超薄压铆螺母

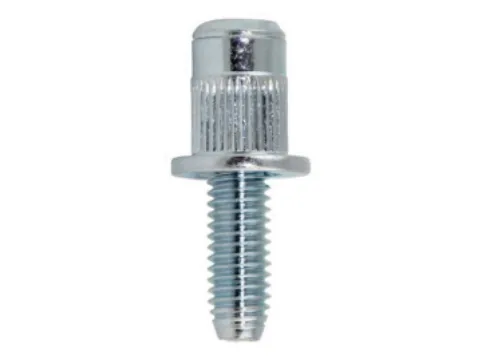

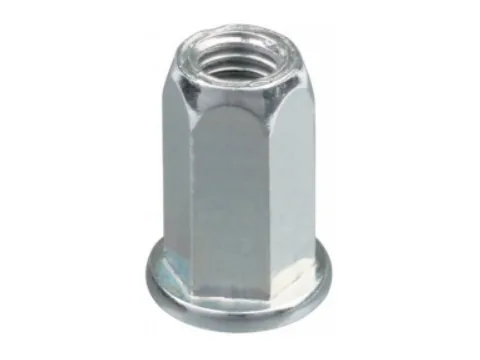

• 封闭型材、焊后箱体、现场改造 → 拉铆螺柱 / 平头六角铆螺母

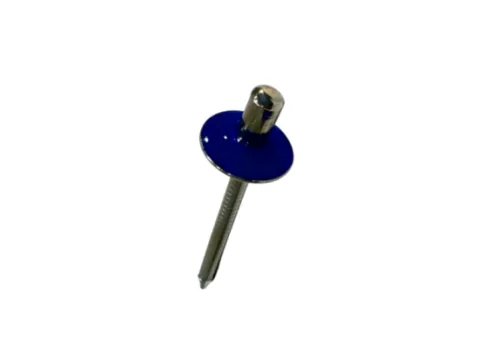

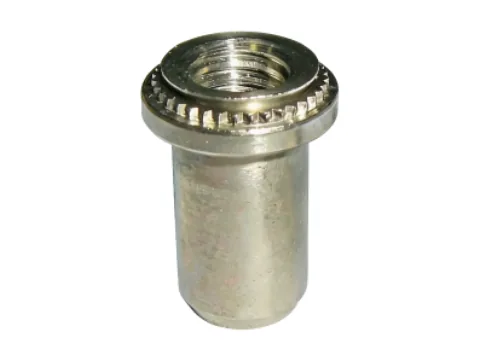

• 需要防水 → 密封压铆螺母柱 / 预涂胶拉铆件

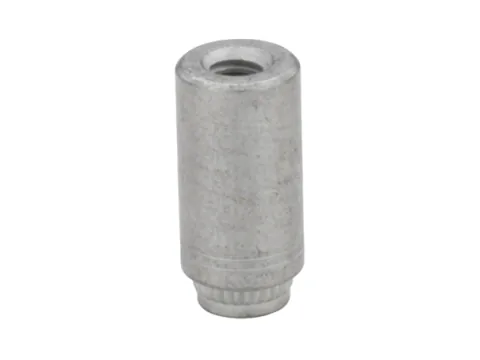

• 需要接地 → 接地压铆螺柱

第二步：压铆与拉铆，受力机理不同

压铆的抗扭来自压花齿挤入基材后形成的咬合，抗推脱来自基材被挤压后包住颈部的那一圈材料。所以它对孔径、板厚与板材硬度的敏感度很高：孔大了齿咬不住，板薄了包不住，材料太硬压不进。产品页把安装孔尺寸明确指向「厂商数据手册（如 PEM 体系）」，意思就是这类件的孔径不是自己拍的，是按件型查表。

拉铆的抗扭靠结构而非咬合：平头六角铆螺母是六角体被板材包覆后形成抗扭面，螺母不跟转；拉铆螺柱靠铆接成型后的鼓包与板材夹紧提供抗推出力。它对板厚的宽容度比压铆稍好，但对孔位精度与拉铆行程更敏感——拉不到位就是松，拉过头就是压溃板材。

第三步：安装孔是真正的成败点

同一批件装在同一批板上，抗推脱力却能差一倍，问题几乎都出在孔上：孔径超差、孔口有毛刺、孔位偏移、板材有镀层且厚度不均。毛刺会把件顶偏，让压花齿只咬住一侧；镀层厚度不均会让压入深度不一致。

实践做法是把孔径、孔口去毛刺、板材牌号与镀层写进图纸的技术要求，并在首件上做抗推脱与抗扭实测，而不是只看外观「压进去了」。这一点对小批量尤其重要——小批量往往用激光切割孔，孔径公差与冲孔不同。

第四步：平面度与头部形式

平头与沉头的区别不只是外观：平头件与板面平齐，适用于面板贴合；沉头件埋入板内，适用于需要完全无凸起的滑配面。反过来，如果装配面本来就有间隙，用沉头反而会减少有效咬合长度。

对于机柜这类有门、有导轨、有插箱的装配体，平面度是装配能否顺利的前提。《行业手册》对 HPC 服务器柜体的表述直接点明「平头铆钉用于对平面度要求高的钣金柜」，这条经验值得直接抄进图纸。

第五步：表面处理与镀层兼容

钣金件常见镀锌、达克罗与本色三种处理。压铆过程会划伤孔口镀层，如果柜体有盐雾要求，孔口就是最先起白锈的位置；对策是选带镀层的件、控制压入深度避免过度刮擦，或在工艺顺序上把压铆放在喷涂前完成。

异种金属接触也要注意：铝板配钢制压铆件，在潮湿环境下会形成电偶腐蚀。这类部位要么选不锈钢件，要么做绝缘或涂层隔离——与镁合金、碳纤维的防腐逻辑是同一套。

第六步：验收写哪几项

结构：抗推脱力（推出）、抗扭力（扭转）按件型规格给下限，首件与巡检都要测；螺纹：用螺纹通止规检验，按 GB/T 196 / GB/T 197 的 6H/6g 体系；外观：头部与板面平齐度、压痕、镀层划伤。

环境：盐雾按 ISO 9227 做，判定按双方约定等级；密封件按约定的介质与压力做气密或浸水试验。所有判定值应来自件型数据手册或双方约定，而不是「看起来压得挺紧」。
